Plastik enjeksiyon makinelerinde, özellikle tam elektrikli ve hibrit enjeksiyon makinelerinde, döner hareketi yüksek verim ve milimetrik hassasiyetle doğrusal harekete dönüştüren en kritik mekanik bileşen bilyalı sonsuz vida (Ball Screw) sistemidir.
Geleneksel hidrolik silindirlerin yarattığı doğrusal itme kuvveti, elektrikli makinelerde yerini yüksek torklu servo motorlar ve bu motorlara bağlı çalışan bilyalı vida (bilyalı mil) mekanizmalarına bırakmıştır.
1. Bilyalı Sonsuz Vida (Ball Screw) Nedir ve Nasıl Çalışır?

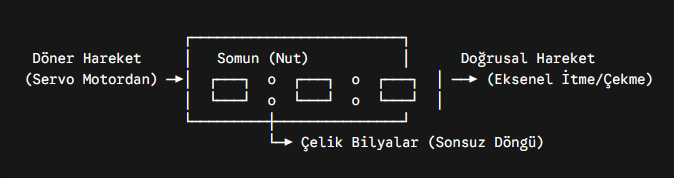

Bilyalı sonsuz vida; üzerinde helis hatveli kanallar bulunan vida mili (screw shaft), bu mili çevreleyen somun (nut) ve bu ikisi arasındaki kanallarda yuvarlanan çelik bilyalardan oluşan mekanik bir aktarma elemanıdır.
• Sonsuz Bilya Döngüsü: Somun mil üzerinde dönerken veya ilerlerken, bilyalar vida dişleri arasında yuvarlanır. Somunun içindeki özel geri dönüş kanalları (return tubes) sayesinde bilyalar sürekli bir döngü halinde başa dönerek devirdaim yapar. “Sonsuz vida” tanımı buradan gelmektedir.
• Sürtünmenin Azaltılması: Kayma sürtünmesi (sliding friction) yerine yuvarlanma sürtünmesi (rolling friction) kullanıldığı için mekanik verim %90-%95 gibi son derece yüksek seviyelere ulaşır.
2. Enjeksiyon Makinelerindeki Rolü ve Uygulama Alanları
Bir elektrikli enjeksiyon makinesinde bilyalı sonsuz vida sistemleri şu ana eksenlerde görev yapar:
1. Enjeksiyon Ekseninde: Ergitilmiş plastiğin yüksek basınçla kalıba basılması aşamasında vidayı ileri iter (yüksek basınç ve yüksek hız dayanımı gerektirir).
2. Kalıp Açma-Kapama (Mengene) Ekseninde: Kalıbın hızlı kapanması ve kilitleme aşamasındaki yüksek tonajlı kuvvetlerin aktarılmasında kullanılır.
3. İtici (Ejector) Ekseninde: Bitmiş ürünün kalıptan pürüzsüzce çıkarılması için itici pinleri hassasiyetle hareket ettirir.
3. Enjeksiyon Makinelerine Özel Bilyalı Vida Özellikleri
Standart CNC tezgahlarında kullanılan bilyalı vidalar ile enjeksiyon makinelerinde kullanılanlar arasında ciddi farklar vardır. Enjeksiyon makinelerinde kullanılanlar “Ağır Hizmet Tip / High-Load Ball Screws” olarak adlandırılır.
• Yüksek Yük Taşıma Kapasitesi: Enjeksiyon anında oluşan binlerce barlık basınca ve mengene kilitleme tonajlarına dayanabilmek için özel sertleştirilmiş yüksek alaşımlı çeliklerden üretilirler.
• Bilya Çapı ve Kanal Geometrisi: Standart vidalara göre daha büyük bilya çapları ve özel Gotik-Ark (Gothic Arch) kanal profilleri kullanılır. Bu, temas noktasını artırarak yükün eşit dağılmasını sağlar.
• Darbe ve İvmelenme Dayanımı: Anlık durma, başlama ve ani yön değiştirmelere (yüksek ivmelenme) karşı elastik deformasyona uğramayacak yapıda tasarlanırlar.
4. Bilyalı Vidaların Enjeksiyon Makinelerine Sağladığı Avantajlar
| Özellik |
Açıklama / Kazanç |
| Yüksek Verim ve Enerji Tasarrufu |
Verimliliği %90’ın üzerindedir. Hidrolik sistemlerdeki ısıya dönüşen enerji kayıplarını tamamen ortadan kaldırır. |
| Mikron Düzeyinde Hassasiyet |
Sıfıra yakın boşluklu (backlash-free) ön yüklemeli somun yapıları sayesinde enjeksiyon pozisyonu ve ürün gramajı mikron düzeyinde tekrarlanabilir. |
| Yüksek Hız ve Tepki Süresi |
Servo motor ile doğrudan veya kayış-kasnak ile bağlandığı için anlık hız değişimlerine ve komutlara milisaniyeler içinde yanıt verir. |
| Temiz ve Hijyenik Çalışma |
Yağ sızıntısı veya hidrolik hortum patlama riski olmadığından medikal ve gıda ambalajı üretim alanlarında (Cleanroom) mükemmel uyum sağlar. |
| Sessiz Çalışma | Hidrolik pompaların gürültüsüne kıyasla son derece düşük ses seviyelerinde çalışır. |
5. Yağlama ve Bakım Gereksinimleri
Bilyalı vidaların uzun ömürlü olması, düzenli ve doğru yağlama (lubrication) yapılmasına bağlıdır.
• Otomatik Yağlama Sistemleri: Enjeksiyon makinelerinde genellikle otomatik gres veya sıvı yağ besleme sistemleri kullanılır.
• Aşınma ve Bakımsızlık Sonuçları: Yetersiz yağlama, bilyaların ve vida kanallarının pürüzsüzlüğünü bozarak aşırı ısınmaya, boşluk (backlash) oluşmasına ve nihayetinde ürün hassasiyetinin kaybolmasına neden olur.
Özet
Elektrikli plastik enjeksiyon makinelerinin sunduğu düşük enerji tüketimi, milimetrik tekrarlanabilirlik ve yüksek üretim hızı, doğrudan bilyalı sonsuz vida (Ball Screw) teknolojisinin başarısına dayanmaktadır. Servo motorun dönme gücünü muazzam bir doğrusal kuvvete dönüştüren bu bileşenler, modern plastik imalatının en önemli mühendislik harikalarından biridir.
